Энергоаккумуляторы Howo и Sitrak: назначение, обслуживание и ремонт
Назначение и устройство энергоаккумулятора
Энергоаккумулятор представляет собой комбинированный тормозной механизм, состоящий из двух секций:
-
Рабочая камера — обеспечивает рабочее торможение.
-
Пружинный аккумулятор энергии (ПА) — отвечает за стояночный тормоз и аварийное торможение при потере давления воздуха.
Основные элементы:
- стяжная пружина большого давления;
- диафрагма;
- поршень;
- шток;
- корпус и крышки;
- уплотнения и направляющие втулки.
На грузовиках Howo и Sitrak используются энергоаккумуляторы типоразмеров T24, T30, T30/30, отличающиеся рабочим объёмом и конструкцией.
Признаки неисправности энергоаккумулятора
Энергоаккумулятор подлежит проверке и возможной замене при появлении следующих симптомов:
- утечка воздуха при нажатии на педаль или включении стояночного тормоза;
- медленный выход или возврат штока;
- неполное растормаживание колеса;
- посторонние звуки в корпусе камеры;
- коррозия или механические повреждения корпуса.
Техническое обслуживание
Регулярное обслуживание энергоаккумуляторов включает:
1. Внешний осмотр
- проверка герметичности соединений;
- проверка целостности корпуса;
- оценка состояния шпилек, резьбы, кронштейнов.
2. Контроль работы системы
- измерение скорости срабатывания и возвращения штока;
- проверка удержания давления;
- тестирование стояночного тормоза под нагрузкой.
3. Смазка и очистка
- обработка подвижных частей антикоррозийным составом;
- очистка от грязи и реагентов.
Замена энергоаккумулятора Howo и Sitrak
Замена выполняется в случаях разрушения корпуса, сильной коррозии, заклинивания пружины или нарушения геометрии штока.
Этапы замены:
- Обесточить систему и вывести грузовик на ровную площадку.
- Полностью стравить воздух из системы.
- \Установить стопорный винт (если конструкция позволяет) для безопасного демонтажа пружинного сектора.Отсоединить воздушные магистрали.
- Снять крепёж и демонтировать аккумулятор.
- Установить новый узел, соблюдая ориентацию штока и соединений.
- Подключить пневмолинии, затянуть крепёж.
-
Проверить работу системы после подачи воздуха.
При замене рекомендуется устанавливать узлы оригинального или проверенного производства с соответствием стандартам Sinotruk.
Ремонт энергоаккумуляторов с помощью ремкомплектов
В ряде случаев возможен ремонт энергоаккумулятора вместо его полной замены. Это актуально при неисправности следующих элементов:
- диафрагмы;
- манжет и уплотнений;
- штока;
- направляющих втулок;
- стопорных колец;
- пружин малого давления.

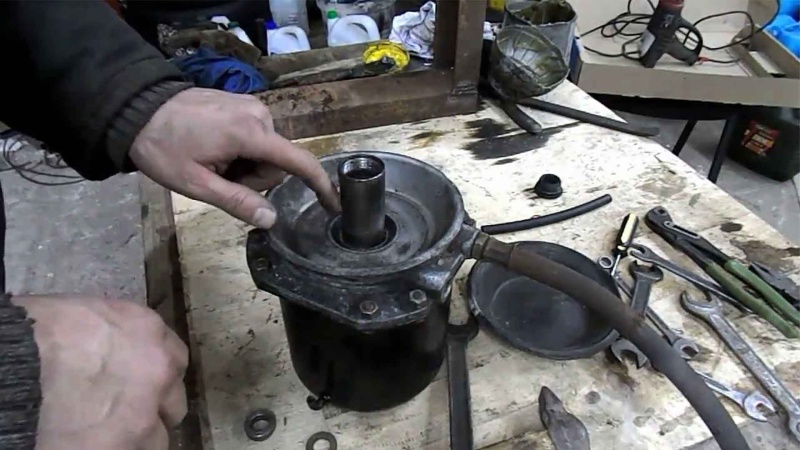

Этапы восстановления:
- Разборка корпуса по заводской технологии.
- Очистка элементов от загрязнений и коррозии.
- Замена деталей из ремкомплекта на новые.
- Осмотр пружины и рабочего цилиндра на предмет микротрещин.
- Сборка и герметизация узла.
- Проверка на стенде или путем подачи рабочего давления.
Ремкомплекты для Howo и Sitrak обычно включают:
- диафрагму,
- уплотнительные кольца,
- манжеты,
- пружины,
- штоковые втулки,
- крепёж.
Заключение
Энергоаккумуляторы Howo и Sitrak требуют регулярного контроля и своевременного обслуживания. Использование качественных ремкомплектов и соблюдение технологий ремонта позволяет значительно продлить срок службы узлов и поддерживать тормозную систему в безопасном состоянии. Для грузовой техники, работающей в тяжёлых условиях, это особенно важно, поскольку неисправность энергоаккумулятора может привести к серьёзным последствиям.
